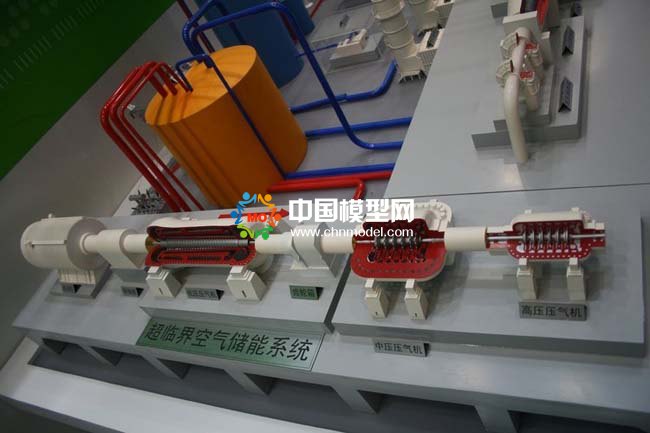

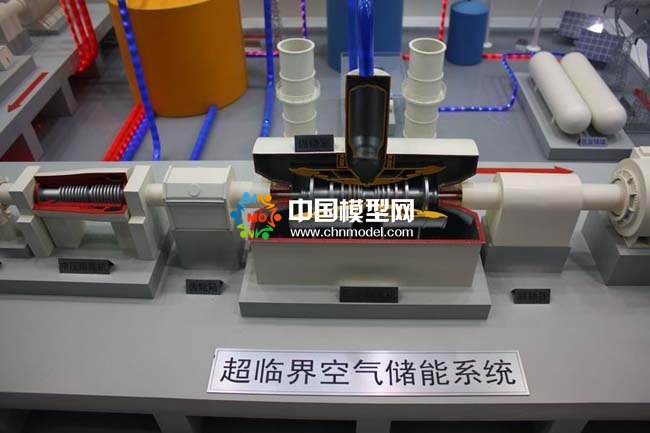

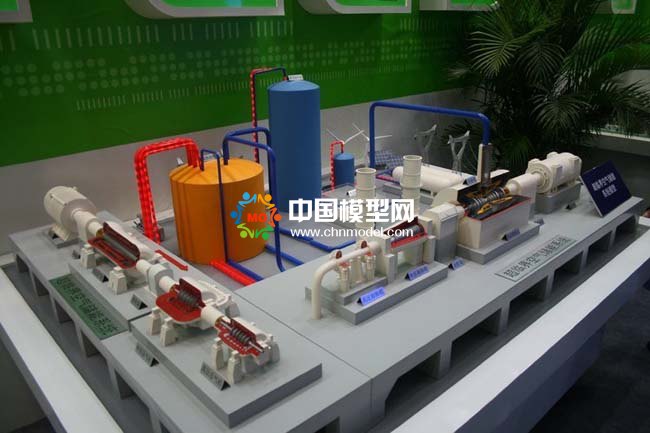

超临界压缩空气储能系统沙盘模型
超临界压缩空气储能系统具有很高的能量密度，约为常规压缩空气储能系统能量密度的18倍，大幅减小了系统储罐体积，摆脱了对地理条件的限制;该系统回收了间冷热，摆脱了对化石燃料的依赖;同时利用了空气的超临界状态流动与传热特性提高了系统效率。
超临界压缩空气储能系统沙盘模型
超临界压缩空气储能系统沙盘模型
储能时，超临界态空气吸收蓄冷介质的低温冷能后转变为高压液态空气，随后降至常压进行存储;释能时，高压液态空气经过蓄冷介质气化后转变为超临界态空气，驱动膨胀机做功发电。因此，在填充床蓄冷蓄热装置中的颗粒堆积狭小孔隙内部存在大量超临界压力下的流动传热以及“拟沸腾”、“拟冷凝”等复杂过程与现象。作为储热过程与储热性能的关键参数，传热流体与储热介质之间的相间传热系数无疑成为整个蓄冷蓄热装置设计研发过程的重点。
