热脱附模型
直接热脱附是火焰与污染土壤直接接触，且适用于挥发性、半挥发性有机污染物的处理方式。直接热脱附处理量大、传热效率高、能耗低，适合于大规模污染场地修复。
热脱附模型

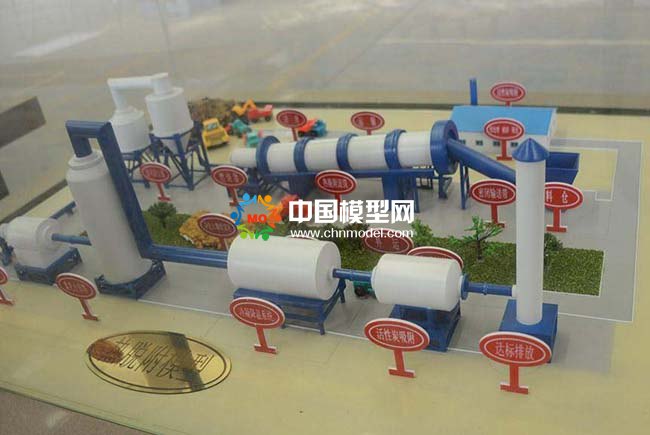

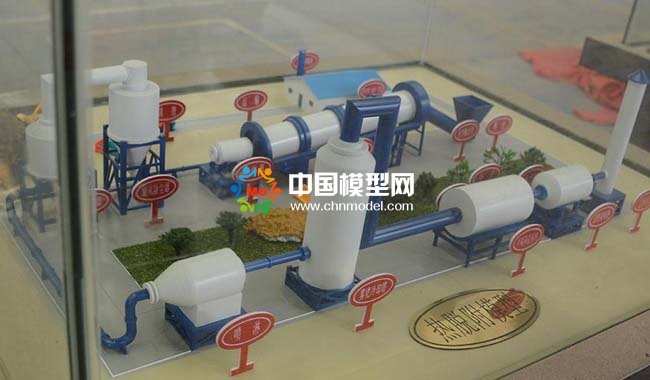

直接热脱附装置的工艺流程。污染土壤经过破碎、筛分、调节含水率(拌石灰)、磁选等预处理过程，由传送带输送至回转窑加热单元进行热处理，其中的有机污染物经加热后从土壤中挥发和分离。高温洁净土壤从回转窑出口排出，含有机污染物的烟气进入旋风除尘器。旋风除尘器的作用是去除烟气中携带的粉尘，以保证管道设备正常运行。除尘后的烟气进入二燃室，在近1000℃高温下，停留2s以上。此过程可将烟气中的绝大多数有机污染物燃尽。急冷室将燃烧后的高温尾气温度迅速降低至200℃，以避免二燃室后高温尾气在缓慢冷却后重新生成二恶英等有毒物质。急冷室排出的尾气经除尘装置和洗气装置净化达标后最终排入大气。
