一.火力发电模型、电厂热能动力系列模型(火电厂职工技能培训模型)
(1).火力发电模型厂整体模型、机组模型

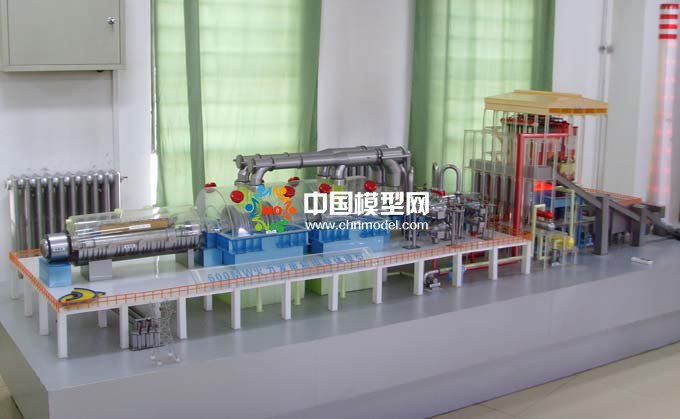

编号 设 备 名 称 规 格(mm) HD-01-01 大型电力能源组合整体演示模型 10000×2000 HD-01-02 火力发电模型厂工艺流程演示模型(600MW机组、300MW) 4000×2000 HD-01-03 1000MW火力发电模型厂机组动态仿真模型 1：30 HD-01-04 600MW火力发电模型厂机组动态仿真模型 1：20 HD-01-05 300MW火力发电模型厂机组动态仿真模型 1：20 HD-01-06 燃气-蒸汽联合循环电站动态仿真模型 4000×1000 HD-01-07 燃气-蒸汽联合循环电站布局模型 2500×1000 HD-01-08 600MW机组火力发电模型厂整体模型 1：100 HD-01-09 300MW机组火力发电模型厂整体模型 1：100 HD-01-10 200MW机组火力发电模型厂整体模型 1：100 HD-01-11 125MW机组火力发电模型厂整体模型 1：100 HD-01-12 100MW机组火力发电模型厂整体模型 1：100 HD-01-15 600MW汽轮发电机组模型 1：20 HD-01-16 300MW汽轮发电机组模型 1：20 HD-01-17 火力发电模型厂烟气脱硫动态演示模型 2000×1200
(2).汽轮机模型、燃气轮机模型
编号 设 备 名 称 规 格(mm) HD-02-01 1000MW凝汽式汽轮机模型 1：30 HD-02-02 600MW凝汽式汽轮机模型 1：20 HD-02-03 600MW反动式汽轮机模型 1：20 HD-02-04 300MW凝汽式汽轮机模型 1：20 HD-02-05 200MW凝汽式汽轮机模型 1：20 HD-02-06 125MW凝汽式汽轮机模型 1：20 HD-02-07 100MW凝汽式汽轮机模型 1：20 HD-02-08 25MW凝汽式汽轮机模型 1：5 HD-02-09 12MW两级抽汽供热汽轮机模型 1：5 HD-02-10 背压式工业汽轮机模型 1：5 编号 设 备 名 称 规 格(mm) HD-02-11 凝汽式工业汽轮机模型 1：5 HD-02-12 抽汽凝汽式工业汽轮机模型 1：5 HD-02-13 工业余热利用汽轮机模型 1：5 HD-02-14 背压式驱动供热汽轮机模型 1：5 HD-02-15 20000KW单轴燃汽轮机模型 1：10 HD-02-16 6000KW冲动式单缸汽轮机模型 1：10 HD-02-17 6HD-01型燃气轮机模型 L1600 HD-02-18 LM2500燃气轮机模型 L1600 HD-02-19 R-700-1型燃气轮机模型 1：6 HD-02-20 F级燃气轮机模型 1：4
(3).电站锅炉模型、工业锅炉模型
编号 设 备 名 称 规 格(mm) HD-03-01 DG3000/26.15-II1型超超临界直流锅炉模型 1200×2000 HD-03-02 2027T/H“W”火焰自然循环汽包锅炉模型 1：60 HD-03-03 2020T/H亚临界自然循环汽包锅炉模型 1：60 HD-03-04 引进型2008T/H控制循环汽包锅炉模型 1：60(哈锅) HD-03-05 1950T/H超临界直流锅炉模型 1：60 HD-03-06 引进型1025T/HR控制循环汽包锅炉模型 1：45(上锅) HD-03-07 1025T/H亚临界压力直流锅炉模型 1：45 HD-03-08 FW型直流锅炉模型 1：45 HD-03-09 SG1000T/H亚临界直流锅炉模型 1：45 HD-03-10 HG-670/100-1超高压再热锅炉模型 1：40 HD-03-11 HG-670/140-4再热锅炉模型 1：40 HD-03-12 HG-410/100-1型高压锅炉模型 1：40 HD-03-13 SG400/140-2型超高压锅炉模型 1：35 HD-03-14 WG400/140-1超高压再热锅炉模型 1：35 HD-03-15 SG130-39/450型锅炉模型 1：30 HD-03-16 670T/H超高压再热循环流化床锅炉模型 1：40 HD-03-17 DG440T/H超高压再热循环流化床锅炉模型 1：40 编号 设 备 名 称 规 格(mm) HD-03-18 DG410/9.71-1循环流化床锅炉模型 1：40 HD-03-19 YG-240/3.8-M1循环流化床锅炉模型 1：40 HD-03-34 YG-130/3.8-M7循环流化床锅炉模型 1：35 HD-03-35 YG-75/5.2-M5循环流化床锅炉模型 1：30 HD-03-36 35/3.82-M循环流化床锅炉模型 1:25 HD-03-37 三压再热卧式余热锅炉模型 1200×800 HD-03-38 67T强制循环立式余热锅炉模型 1200×800 HD-03-39 SHL35-1.6-35t生物质能锅炉模型 1：20 HD-03-21 QXG0.35-0.7-95/70-A E 型强制循环锅炉模型 600×800 HD-03-20 QXZ-250-10-/150强制循环热水锅炉模型 600×800 HD-03-23 SZL6-1.3-AII型锅炉模型 1：10 HD-03-22 SZL10-1.25-WII锅炉模型 1:10 HD-03-25 SZL15-1.57-AII型锅炉模型 1:10 HD-03-24 DZL1.4-0.7-95/70-AII自然循环热水锅炉模型 1：10 HD-03-27 DZL10-1.25-AII蒸汽锅炉模型 1:10 HD-03-26 三台SHL10-1.3-A锅炉房立体模型 2200×2000 HD-03-29 垃圾燃烧废料锅炉模型 600×800 HD-03-28 强制循环水管式余热锅炉模型 600×800 HD-03-30 卧式外燃烟管锅炉模型 600×800 HD-03-31 LSG立式直水管锅炉 600×800 HD-03-32 SHS20-25/400型锅炉模型 1：25 HD-03-33 SZS20-1.25Y(Q)燃油锅炉模型 600×800 HD-03-34 KZL4-13-AII型锅炉模型 1：7 HD-03-35 KZG1-8-P型锅炉模型 600×800 HD-03-36 DZD20-25/400型锅炉模型 1：10 HD-03-37 SHL20-13型锅炉模型 1：10 HD-03-38 DHL6-13L型锅炉模型 1：10 HD-03-39 DNG卧式内燃锅炉模型 600×400 HD-03-40 SZW4-13型锅炉模型 600×800 HD-03-41 单锅筒横置循环流化床锅炉模型 600×1000 HD-03-42 SZL2-1.25-AII型锅炉模型 600×1000 HD-03-43 YLL-7000MA型有机热载体炉模型 600×1000 编号 设 备 名 称 规 格(mm) HD-03-44 300MW机组锅炉制粉燃烧系统演示板 3000×2500 HD-03-45 300MW机组锅炉主、再蒸汽系统演示板 3000×2500 HD-03-46 300MW机组锅炉水系统演示板 3000×2500 HD-03-47 300MW机组锅炉疏水放水系统演示板 3000×2500 HD-03-48 670T/H锅炉热控及运行演示板 1800×1700 HD-03-49 410T/H锅炉热控及运行演示板 1800×1650
(4).火力发电模型厂各系统灯光流程演示板
编号 设 备 名 称 规 格(mm) HD-04-01 火力发电模型厂生产过程灯光演示板 1300×1600 HD-04-02 电站锅炉生产过程灯光演示板 1300×1600 HD-04-03 600MW机组火力发电模型厂系统模拟演示板 5000×2500 HD-04-04 600MW机组发电厂全面性热力系统演示板 3000×2500 HD-04-05 600MW汽机调节及保安系统演示板 3000×2500 HD-04-06 600MW汽轮机轴封系统演示板 1500×2000 HD-04-07 600MW汽轮机滑销系统演示板 1500×2000 HD-04-08 600MW机组汽轮机抽汽系统演示板 1500×2000 HD-04-09 600MW机组汽轮机给水系统演示板 1500×2000 HD-04-10 600MW机组小汽轮机调速及保安系统演示板 1500×2000 HD-04-11 600MW汽轮发电机组润滑油系统演示板 1500×2000 HD-04-12 600MW汽轮机热力系统演示板(哈三、邹县) 3000×2500 HD-04-13 300MW机组发电厂全面性热力系统演示板 3000×2500 HD-04-14 300MW汽机调节及保安系统演示板 3000×2500 HD-04-15 300MW汽轮机轴封系统演示板(上汽、东汽) 1500×2000 HD-04-16 300MW汽轮机机械超速遮断系统工作演示板 1200×1600 HD-04-17 300MW汽轮机润滑油系统演示板 1800×1700 HD-04-18 300MW机组EH供油系统演示板 1000×1200 HD-04-19 300MW机组凝结水处理系统演示板 1600×1700 HD-04-20 200MW机组发电厂全面性热力系统演示板 3000×2500 HD-04-21 200MW汽机调节及保安系统演示板 2000×2000 HD-04-22 200MW汽轮机润滑油系统演示板 1800×1700 HD-04-23 200MW汽轮机轴封系统演示板 2000×1700 HD-04-24 125MW机组发电厂全面性热力系统演示板 3000×2500 编号 设 备 名 称 规 格(mm) HD-04-25 125MW汽机调节及保安系统演示板 2000×1900 HD-04-26 125MW汽轮机轴封系统演示板 1800×1700 HD-04-27 100MW机组发电厂全面性热力系统演示板 3000×2500 HD-04-28 100MW汽机调节及保安系统演示板 2000×2000 HD-04-29 12MW机组热电厂全面性热力系统演示板 2200×1800 HD-04-30 ND(G)型汽轮机调节及保安系统演示板 2000×2000 HD-04-31 D50-90抽汽式汽轮机调节保安系统演示板 2000×2000 HD-04-32 背压式汽轮机调节系统演示板 1000×1500 HD-04-33 锅炉烟气脱硫灯光流程演示板 2000×1800 HD-04-34 电站烟气脱硝流程示较板 1200×800 HD-04-35 湿法脱硫系统工艺流程灯光演示板 1600×1200
(5).电厂热能动力设备以及辅助设备模型
编号 设 备 名 称 规 格(mm) HD-05-01 汽轮机冲动原理演示仪 ф320 HD-05-02 300MW汽轮机结构示教板 2200×1100 HD-05-03 300MW汽轮机润滑油系统示教板 1000×700 HD-05-04 600MW汽轮发电机组润滑油系统示教板 2000×1000 HD-05-05 600MW汽轮机凝结水系统流程示教板 1500×1000 HD-05-06 脉冲式石灰染化水处理示教板 1000×700 HD-05-07 锅炉房运煤系统示教板 1000×700 HD-05-08 流动床离子交换系统流程示教板 1000×800 HD-05-09 螺旋卸车机模型 400×600 HD-05-10 卸船机模型 400×600 HD-05-11 桥式卸煤机模型 400×600 HD-05-12 煤场堆取料机模型 1：20 HD-05-13 煤场翻车机模型 1：30 HD-05-14 环锤式碎煤机模型 1：10 HD-05-15 耐压式给煤机模型 500×400 HD-05-16 皮/胶带给煤机模型 500×400 HD-05-17 重力皮带式给煤机模型 400×600 HD-05-18 刮板给煤机模型 400×600 编号 设 备 名 称 规 格(mm) HD-05-19 圆盘式给煤机模型 1：10 HD-05-20 MPS平盘辊式磨煤机模型 1：10 HD-05-21 筒式钢球磨煤机模型 1：16 HD-05-22 双进双出钢球磨煤机模型 1：16 HD-05-23 E型中速球式磨煤机模型 1：10 HD-05-24 8.5E型磨煤机模型 1：10 HD-05-25 ZGM辊式中速磨煤机模型 1：10 HD-05-26 风扇式磨煤机模型 1：10 HD-05-27 HP型碗式中速磨煤机模型 1：10 HD-05-28 螺旋输送机模型 200×800 HD-05-29 叶轮式给粉机模型 ф150 HD-05-30 排粉风机模型 300×500 HD-05-31 单吸离心式风机模型 1：10 HD-05-32 双级离心式风机模型 1：10 HD-05-33 轴流式风机模型 1：10 HD-05-34 罗茨鼓风机模型 1：4 HD-05-35 动叶可调轴流式风机模型 920×510 HD-05-36 单级悬臂式离心式鼓风机模型 蜗壳ф280 HD-05-37 轴流式风机液压润滑油系统灯光流程演示板 1600×1200 HD-05-38 细粉分离器模型 1：30 HD-05-39 粗粉分离器模型 1：30 HD-05-40 双蜗壳喷燃器模型 1：7 HD-05-41 直流喷燃器模型 1：10 HD-05-42 切向可动叶片配风器模型 L780 HD-05-43 轴向叶轮式喷燃器模型 1：10 HD-05-44 固定式高真空吸引装置模型 500×800 HD-05-45 车载式高真空吸引装置模型(吸尘车) 300×500 HD-05-46 高压水力排渣器模型 1：5 HD-05-47 高压水力喷射器模型 ф100 HD-05-48 油隔离灰浆泵模型 300×500 HD-05-49 高压静电除尘器模型 1：50 HD-05-50 高压水力冲灰器模型 L700 HD-05-51 脉冲布袋式除尘器模型 500×400 编号 设 备 名 称 规 格(mm) HD-05-52 喷淋脱硫塔结构模型 ф300 HD-05-53 灰渣泵模型(EXL-8A、ZJ、6JH、PHD-01系列) 400×500 HD-05-54 渣浆泵模型、仓泵模型 400×500 HD-05-55 捞渣机模型(刮板式/螺旋式) 500×800 HD-05-56 600MW汽机盘车装置模型 300×400 HD-05-57 300MW汽机盘车装置模型 1：5 HD-05-59 化学反渗透处理系统模型 1：10 HD-05-60 高压汽包模型 ф320 HD-05-61 回转式空预器模型 三分岔 HD-05-62 风罩回转式空预器模型 1：30 HD-05-63 管式空气预热器模型 1：30 HD-05-64 叶片叶轮装配模型 ф500 HD-05-65 高压加热器模型 ф140 HD-05-66 低压加热器模型 ф140 HD-05-67 淋水盘式除氧器模型 ф200 HD-05-68 喷雾填料卧式除氧器模型 ф200 HD-05-69 给水箱内部结构及除氧器组合模型 L1000 HD-05-70 离心式水膜除氧器模型 H600 HD-05-71 水环式真空泵模型 ф300 HD-05-72 离心式射流真空泵模型 ф140 HD-05-73 凝结水泵模型 1：5 HD-05-74 600MW汽动给水泵模型 600×800 HD-05-75 600MW电动给水泵模型 600×800 HD-05-76 300MW机组汽动给水泵组模型 1:5 HD-05-77 200MW机组汽动给水泵组模型 1:5 HD-05-78 循环水泵模型 ф140 HD-05-79 开式循环水泵模型 ф140 HD-05-80 闭式循环水泵模型 ф140 HD-05-81 单级双吸卧式涡壳泵模型 ф200 HD-05-82 胶球输送泵模型 ф140 HD-05-83 锅炉再循环泵模型 ф140 HD-05-84 300MW机组凝汽器模型 1：30 HD-05-85 推力支持联合轴承模型 1：4 编号 设 备 名 称 规 格(mm) HD-05-86 径向止推联合轴承模型 ф250 HD-05-87 金斯泊尔双面止推轴承模型 280×240 HD-05-88 推力轴承模型 ф250 HD-05-89 四瓦块可倾瓦轴承模型 ф250 HD-05-90 平衡盘装置模型 ф300 HD-05-91 平衡鼓与平衡盘组合装置 ф240 HD-05-92 液力联轴器结构模型 300×400 HD-05-93 液力偶合器模型 1：4 HD-05-94 同步器模型 1：4 HD-05-95 锅炉给水调节阀模型 1：2 HD-05-96 危急遮断器及错油门模型 1：5 HD-05-97 主油泵及旋转阴尼模型 1：5 HD-05-98 电动辅助润滑油泵模型 1：5 HD-05-99 注油器模型 1：5 HD-05-100 冷油器模型 1：10 HD-05-101 微分器模型 1：5 HD-05-102 校正器模型 1：2 HD-05-103 射水抽气器模型 350×250 HD-05-104 疏水冷却器模型 1：6 HD-05-105 调速汽门及错油门模型 1：5 HD-05-106 200MW机调汽门及油动机模型 1：5 HD-05-107 600MW高压主汽阀模型 1：5 HD-05-108 600MW高压调节阀模型 1：5 HD-05-109 600MW中压联合汽门模型 1：5 HD-05-110 高压旁路阀模型 200×400 HD-05-111 低压旁路阀模型 200×400 HD-05-112 旁路阀模型 200×400 HD-05-113 减温水隔离阀模型 400×500 HD-05-114 抽汽止回阀模型 400×500 HD-05-115 液压止回碟阀模型 400×500 HD-05-116 过压保护阀模型 200×300 HD-05-117 卸荷阀模型 200×300 HD-05-118 动圈式电液转换器模型 200×400 HD-05-119 动铁式电液转换器模型 200×400 编号 设 备 名 称 规 格(mm) HD-05-120 闸阀模型 1：5 HD-05-121 调节阀模型 1：5 HD-05-122 电磁阀模型 1：5 HD-05-123 截止阀模型 1：2 HD-05-124 脉冲式安全阀模型 1：2 HD-05-125 杠杆式安全阀模型 1：2 HD-05-126 弹簧安全阀模型 1：5 HD-05-127 齿轮传动的碟阀 ф160 HD-05-128 抽汽止回阀模型 1：2 HD-05-129 升降式止回阀模型 1：2 HD-05-130 薄膜式减压阀模型 1：2 HD-05-131 活塞式减压阀模型 1：2 HD-05-132 钟形浮式疏水阀模型 1：2 HD-05-133 脉冲式疏水阀模型 1：2 HD-05-134 节流阀模型 300高 HD-05-135 隔膜阀模型 300高 HD-05-136 重锺式安全阀模型 ф120 HD-05-137 逆止阀模型 ф120*300
(6).风机、锅炉及锅炉房、制冷机械、供热工程、暖通空调教学模型
编号 设 备 名 称 规 格(mm) 单吸离心式风机模型 1：10 双级离心式风机模型 1：10 轴流式风机模型 1：10 罗茨鼓风机模型 1：4 大型全调型轴流式风机模型 920×510 单级悬臂式离心式鼓风机模型 蜗壳ф280 填料密封结构模型 ф160 机械密封结构模型 ф160 浮动环密封结构模型 ф160 平衡鼓与平衡盘组合装置模型 ф240
(7).锅炉及锅炉房设备、供热工程模型
编号 设 备 名 称 规 格(mm) 锅炉房工艺系统流程演示板 1300×1600 三压再热卧式余热锅炉模型 1200×800 QXG0.35-0.7-95/70-A E 强制循环锅炉模型 600×800 QXZ-250-10-/150强制循环热水锅炉模型 600×800 SZL6-1.3-AII型锅炉模型 1：10 DZL1.4-0.7-95/70-AII自然循环热水锅炉 1：10 DZL2-10-AIII卧式外燃链条锅炉模型 600×800 三台SHL10-1.3-A锅炉房立体布置模型 2200×2000 垃圾燃烧废料锅炉模型 600×800 强制循环水管式余热锅炉模型 600×800 WWG2-0.8型卧式外燃火管锅炉模型 600×800 LSG立式直水管锅炉模型 600×800 SHS20-2.5/400型锅炉模型模型 1：25 SZS20-1.25Y(Q)燃油锅炉模型 600×800 KZL4-13-AII型锅炉模型 1：7 KZG1-8-P型锅炉模型 600×800 DZD20-2.5/400型锅炉模型 1：10 SHL20-1.25-A型锅炉模型 1：10 DHL6-13L型锅炉模型 1：10 DNG卧式内燃锅炉模型 600×400 SZW4-13型锅炉模型 600×800 单锅筒横置循环流化床锅炉模型 600×1000 SZL2-1.25-AII型锅炉模型 600×1000 SZL4-1.25-P型锅炉模型 600×1000 D型SEL2-1.25-P型锅炉模型 600×800 O型SZL6-1.25-AIII型锅炉模型 600×800 SHW4.2-1.0/115/70-AII热水锅炉模型 600×1000 循环流化床锅炉模型 1000×700 手烧炉结构模型 600×800 链条炉排结构模型 200×400 往复推动炉排结构模型 300×500 锅炉热平衡示教板 700×1000 流动床离子交换系统示教板 700×1000 工业锅炉房运煤系统示教板 700×1000 燃烧轻油的锅炉房燃油系统示教板 700×1000 燃烧重油的锅炉房燃油系统示教板 700×1000 三台SZL4-1.25-P型锅炉房热力系统演示板 2000×1800 二台SZL10-1.25-A型锅炉房热力系统演示板 2000×1800 二台WNS4.2-0.7/95/70-Y锅炉房热力系统板 2000×1800 两台DHL20-25-AII型锅炉房热力系统演示板 2000×1800 12MW两级抽汽供热汽轮机模型 1：5 背压式工业汽轮机模型 1：5 凝汽式工业汽轮机模型 1：5 工业余热利用汽轮机模型 1：5 背压式驱动供热汽轮机模型 1：5 20000KW单轴燃汽轮机模型 1：10 6000KW冲动式单缸汽轮机模型 1：10 LM2500燃气轮机模型 L1600 R-700-1型燃气轮机模型 1：6 锅炉烟气脱硫整体模型 2000×1200 钠离子交换器模型 ф300 机械循环上供下回式热水供暖系统示教板 700×1000 浮筒式疏水器模型 200×300 圆盘式疏水器模型 200×300 温调式疏水器模型 200×300 双管闭式热水供暖系统示教板 700×1000 蒸汽供热系统示教板 700×1000 大型热水供热系统的热网示教板 700×1000 建筑燃气供应系统示教板 700×1000 工业蒸汽热力站示教板 700×1000 固定管板式汽---水换热器模型 ф120×800 带膨胀节的壳管式汽--水换热器模型 ф120×800 U型管式壳管式汽---水换热器模型 ф120×800 浮头式壳管式汽---水换热器模型 ф120×800 波节型壳管式换热器模型 ф120×800 分段式水--水换热器模型 ф60×800 套管式水--水换热器模型 ф60×800 容积式汽---水换热器模型 ф120×800 板式换热器模型 ф120×800 螺旋板式汽---水换热器模型 ф200 淋水式换热器模型 ф200 喷管式汽---水换热器模型 ф120×600 室外供热管道地上三种敷设方式 200×300 室外供热管道地下三种敷设方式 200×300 整体式钢筋混泥土综合管沟模型 200×300 双抽式供热汽轮机热力系统灯光演示板 2000×1800 建筑内部给水系统模型 1200×1000 室内排水系统模型 1000×500
